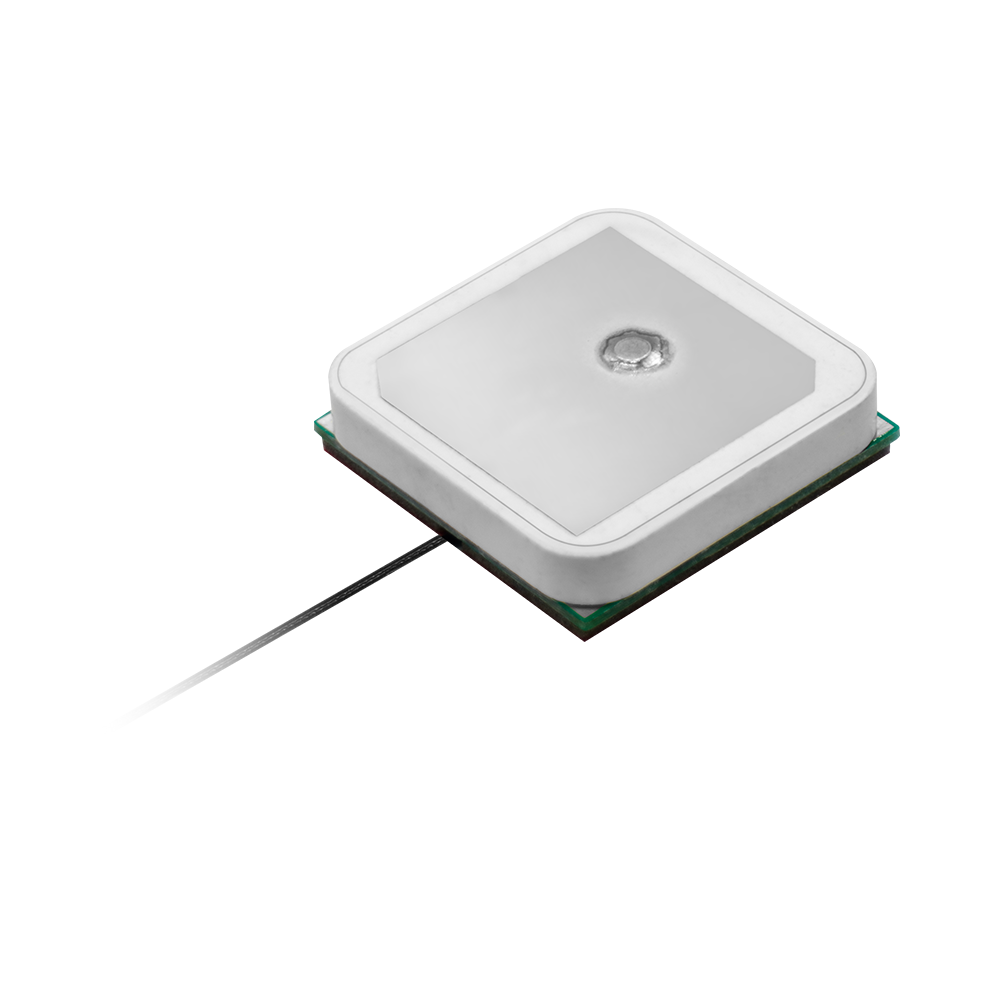

2.4GHz Wi-Fi 蓝牙定向陶瓷贴片嵌入式天线

2400-2500MHz, 增益:2.4 dBi, 定向,25*25*7mm,效率:66.16%

内置天线

型号：AIWC001

料号：M01-0601680R0A

网络协议：2.4G WIFI
Bluetooth
Zigbee
ISM

安装方式：销钉/粘合剂

频率类别：2400-2500MHz

连接器类型 :IPEX 3

下载

报价

配套部件及工具

产品规格书

2.4GHz Wi-Fi蓝牙定向陶瓷贴片嵌入式天线

Embedded 2.4GHz Wi-Fi/Bluetooth Directional Ceramic Patch Antenna

立即下载

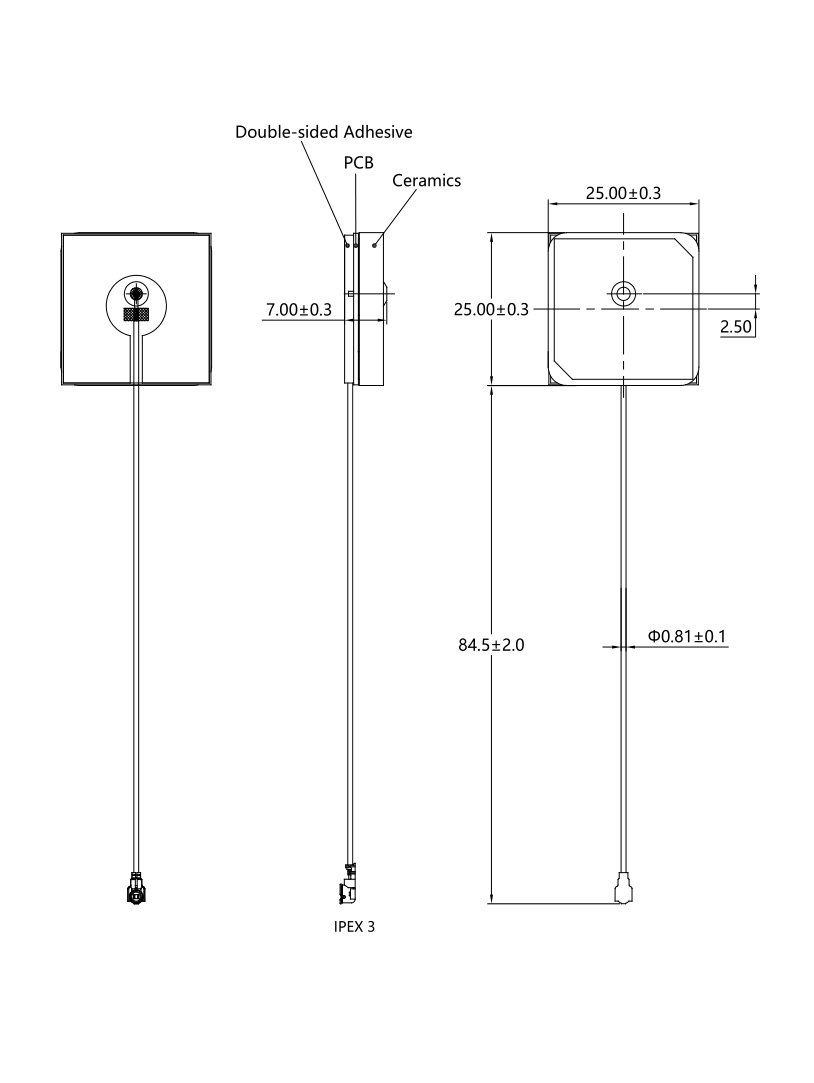

产品图纸

2.4GHz Wi-Fi蓝牙定向陶瓷贴片嵌入式天线

Embedded 2.4GHz Wi-Fi/Bluetooth Directional Ceramic Patch Antenna

立即下载
RoHS 测试报告

RoHS 测试报告

RoHS

立即查看
ISO9001认证

ISO9001认证

ISO9001

立即查看
IATF16949认证

IATF16949认证

IATF16949

立即查看

请查看产品文档，或联系我们以了解最新的机构审批信息。请注意：所有产品设计活动都应参照产品图纸。

网络协议

[ISM]|[2.4GWIFI]|[Bluetooth]|[Zigbee]
频率（MHz）

[2400-2500]
材质

[陶瓷]
安装方式

[引脚]|[粘合剂安装]
天线类型

[无源的]
连接方式

[连接器]
天线连接器类型

[IPEX 3]
连接器样式

[直角]
IP等级

[N/A]
极化

[线性的]
产品合规性

[RoHS]|[Reach]
最大效率(%)

[66.16]
峰值增益(dBi)

[2.4 dBi]

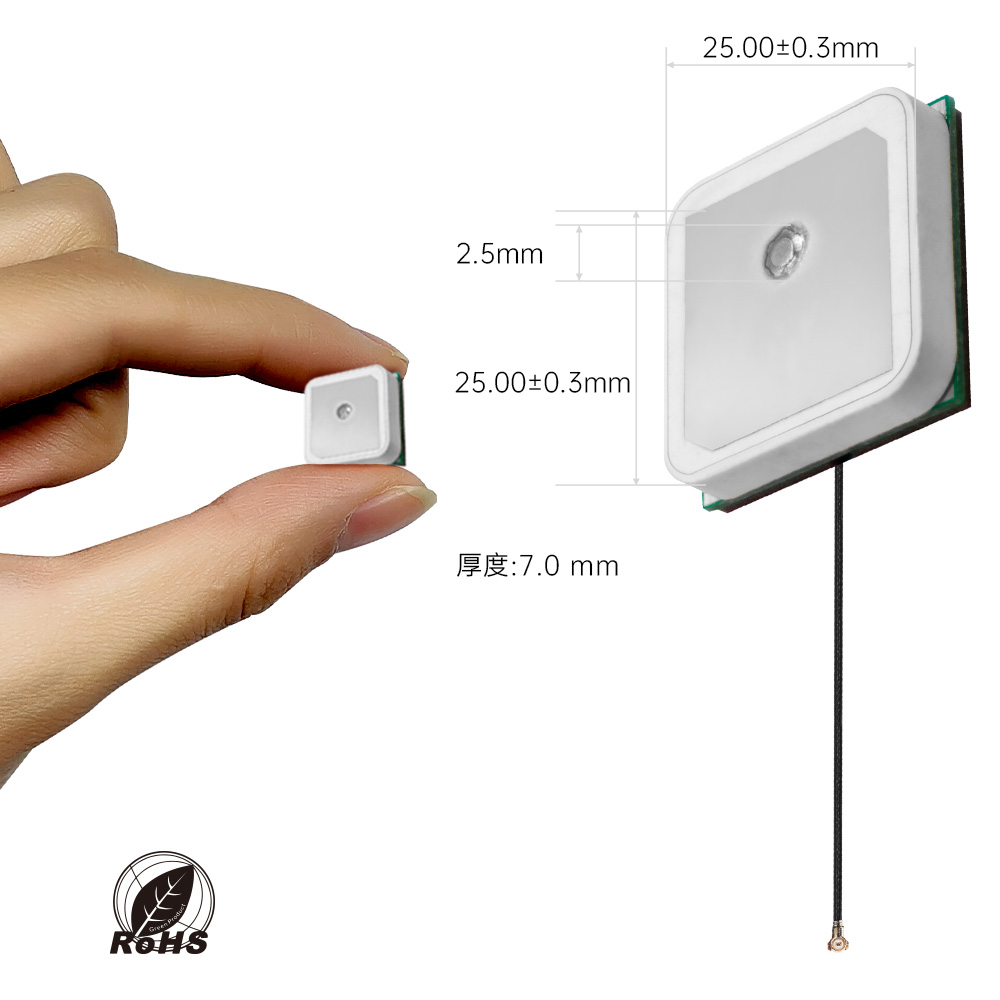

尺寸

[25 x 25 x 7]
驻波比

[3.5:1]
重量

[10]
电缆类型

[RF 0.81电缆]
电缆长度（mm）

[100]
工作温度

[-40°C to +85°C]
阻抗

[50]
定制范围

[logo]|[外包装]|[电缆]|[连接器]|[尺寸]

欧盟 RoHS (2011/65/EU) 指令

符合且适用豁免
豁免：
6(c) - Pb-Alloy in Copper
卤素含量

低卤素 - 每种匀质材料的 Br、Cl、F、I < 900 ppm。也不含 BFR/CFR/PVC
焊接工艺能力

尚未进行焊接工艺可能性审核>

型号	描述	订购料号	备注
AIWC001	25 x 25mm 2.4G WiFi陶瓷贴片天线	M01-0601680R0A	支持定制
